智慧消防物联网系统


一、智慧消防物联网系统


1.1 行业背景


随着人民生活水平的提高,各类场所用火、用电量增加,形式也趋于多样化,这为火灾的发生埋下了诸多隐患。根据中国消防协会信息,2016年,全国共接报火灾31.2万起,亡1582,伤1065,直接经济损失37.2亿元。2017年1至10月,全国共接报火灾21.9万起,亡1065人,伤679人,直接财产损失26.2亿元。2018年,全国共接报火灾23.7万起,造成1407人死亡,伤798人,直接财产损失36.75亿元。2018年火灾发生的特点主要有:近八成致命火灾发生在住宅,电气火灾仍居各类火灾首位,夜间火灾数量少造成伤亡大,火灾致死人数中老幼病残多。


1.2 消防现状


1、建筑消防形成孤岛,不能及时发现警情、及时调度、救援。

2、传统消防报警系统无法覆盖九小场所等火灾高位所;无法满足对消防水系统和安全用电系统等实时监测。

3、消防意识比较薄弱,存在侥幸心理,管理不到位。

4、原消防管理模式及手段在现有警力很难实现有效的监管。

5、消防信息化建设相比其他行业滞后,无法支撑科学决策。


1.3 政府支撑


《消防工作考核办法》国办发(201316号

《消防安全责任制实施办法》国办发(2017)87号

《关于加强和改进消防工作的意见》国发(2011)46号

《关于全面推进“智慧消防”建设是指导意见》公消(2017)297号

《国务院关于进一步加强消防工作的意见》国发(2011)15号

《关于积极推动发挥独立式感烟火灾探测报警器火灾防控作用的指导意见》公消(2015)289号


1.4 科技发展


1、云计算&大数据技术,应用于消防领域,为城市消防安全决策提供数据支撑。

2、物联网技术(IOT),应用于消防领域, 为建筑物消防设施物联提供技术支撑。

3、互联网&移动互联网技术,应用于消防领域,为消防各类用户群体提供信息化技术平台支撑。

4、3S(RS–GIS-GPS)技术,应用于消防领域,为火警定位、处警救援等提供技术支撑。


1.5 消防物联网


经过科学调研论证,运用先进的科学技术,在城市建设“智慧消防”平台,创新城市消防安全管理、建立完善消防安全管理机制,达到提升城市消防安全智慧化管理,具有非常重要的意义!




1.6 现实需求


1、消防部门:


*通过智慧消防物联网,消防主管部门可真实掌控辖区社会单位消防设施运行状态,有效指导日常消防监督与检查。


*对辖区社会单位的日常消防管理工作(消防巡检、消防值班、培训学习)进行有效监督,提高社会单位消防意识,形成消防工作齐抓共管的良好局面。


*通过对消防数据的大数据分析,对辖区社会单位火灾危险程度进行量化,指导消防主管部门对火灾风险研判,为消防宣传、服务和领导指挥决策提供信息支撑。


*智慧消防物联网是消防部门实施消防监督工作的有力抓手,全方位实现了人防与技防,专业力量与社会力量的有机统一。


2政府部门:


基于智慧消防物联网平台大数据分析,为各级政府部门快速构建“智慧城市”、“平安城市”的科学决策提供数据支撑与基础保障。


3、单位用户:


基于智慧消防物联网平台,联网单位值班人员可全天候远程实现火灾报警联动、消防设施状态监测、消防巡检、视频监控及移动办公,大大提高消防管理水平与工作效率。


4、个人用户:


借助手机客户端,实现对消防设施设备的实时监管,可以做到火警早发现早处理,减少财产损失和人员伤亡。


5、维保单位:


借助智慧消防物联网平台和手机客户端,实现对维保单位消防设施状态的实时监测与异常信息推送及报警信息的快速反应,对维保单位提高维保效率、降低运维成本提供有效的技术手段。


1.7 系统介绍


EHS-WL-P7000智慧消防物联网云平台是EHS威廉希尔下载专门为消防工作管理建设的消防大数据平台,通过有线、无线、移动互联网等通信手段,将社会单位消防设施以及大量分散的消防设备进行互联,采用物联网、云计算、大数据分析、移动互联等现代信息技术,获取消防设备设施状态信息和相关建筑信息,实现消防信息共享与应用服务的智慧消防物联网数据平台系统。


系统的应用将面提高消防工作科技化、信息化、智能化。管理人员和用户人员侧都可以通过WEB客户端和手机客户端登录平台能够获取“智慧消防”的各类信息,方便、有效的管理各类消防设施和设备,及时发现并排除消防隐患,并对火灾及时自动确认和上报,并可通过报警联动实现自动灭火,并通过监控中心或客户端及时通报相关人员采取对应措施,提高火灾防控水平及救援速度。




1.8 系统架构





1.9 软件功能



二、无线火灾报警系统







2.1 产品介绍


2.1.1 无线感烟探测报警器


独立式光电感烟火灾报警器与无线联网报警器共同组成无线感烟探测报警器,用于探测火灾时产生的烟雾,及时发出报警信号,采用NB-IOT无线通信技术,实现信号的无线上传。


2.1.1.1 无线联网报警器 EHS-WL-MK3201




EHS-WL-MK3201系列智能无线联网报警器,基于NB-IoT物联网技术研发,可将现场各类传感器和探测器设备信号通过NB网络传输到云平台,可以配接多种传感器和探测器。


技术参数:


工作电压:DC3.6V±10%

功耗:≦0.2mW

无线通讯网络:中国电信/中国移动NB-IoT

电池容量:3.6V/3500mAh

电池工作时间:≥3年

使用环境:温度:-10°C ~ +50°C  湿度:≤95%RH 不凝露

存储环境:温度:-20°C ~ +60°C  湿度:≤95%RH 不凝露

安装方式:自攻螺丝固定安装

外形尺寸:直径120mm,高40mm


2.1.1.2 独立式光电感烟火灾探测报警器 JTY-GF-GSTN701B




JTY-GF-GSTN701B独立式光电感烟火灾探测报警器,能够探测火灾时产生的烟雾,及时发出报警。


技术参数:


电源:2节AA 1.5V碱性LR6电池供电,可持续工作时间长达3年

指示灯:红色,正常工作时约每45秒闪烁一次

开关量输出端子C+、C-(有极性):外加电压最大值≤30V 最大电流≤60mA

报警声响:>80dB

保护面积:60㎡~100㎡具体参数应以《火灾自动报警系统设计规范》(GB 50116)为准

使用环境:温度:-10℃~+55℃;相对湿度≤95%,不结露

外壳防护等级:IP30

外形尺寸:直径120mm,高58mm(带底座)


2.1.无线可燃气体探测报警器


无线可燃气体探测报警器由独立式可燃气体探测器和无线数据终端组成,用于检测可燃气体泄漏,预防气体泄漏造成的危害,用于家庭、宾馆、饭店、公寓等存在可燃气体的场所进行安全监控。采用NB-IOT无线通信技术,实现信号的无线上传。


2.1.2.1 无线数据终端 EHS-WL-MK3501





技术参数:


工作电压:DC3.6V±10%

功耗:≤0.2mW

无线通讯网络:中国移动/中国电信NB-IoT

电池容量:3.6V/3500mAh

电池工作时间:≥3年

使用环境:温度:-10℃~+50℃  湿度:≤95%RH 不凝露

存储环境:温度:-20℃~+60℃  湿度:≤95%RH 不凝露

安装方式:自攻螺丝固定安装


2.1.2.2 独立式可燃气体探测报警器 GST-BT002F






技术参数:


工作电源:采用220V供电

安装方式:壁挂安装

环境温度:-10℃~+55℃

环境湿度:≤95%,不结露

尺寸:121mm×87mm×47mm

防护等级:IP30

重量:320g

安装孔距:15mm

2.1.3 无线火灾声光警报器


无线火灾声光警报器由火灾声光警报器和无线联动控制模块组成,当现场发生火灾并确认后,安装在现场的无线火灾声光警报器可由智慧消防物联网平台启动,发出强烈的声光报警信号,以达到提醒现场人员注意的目的。


2.1.3.1 无线联动控制模块 EHS-WL-MK3503






技术参数:


工作电压:DC24V

无线通讯网络:中国移动GPRS

使用环境:温度:-10℃~+50℃  湿度:≤95%RH,不凝露

储存环境:温度:-20℃~+60℃  湿度:≤95%RH,不凝露

安装方式:自攻螺丝固定安装

外形尺寸:直径120mm,高40mm


2.1.3.2 火灾声光警报器 GST-HX-200A





技术参数:


工作电压:DC24V

允许范围:DC20V~DC28V

温度:-10℃~+50℃

对湿度:≤95%,不凝露

壳体材料和颜色:ABS/象牙白,正面镶有机玻璃/红色

安装孔距:65mm


2.1.3.3 无线手动报警按钮 EHS-WL-MK3701




无线手动报警按钮,一般安装在公共场所,当人工确认发生火灾后,按下报警按钮上的按片,即可向智慧消防物联网平台发出报警信号。


技术参数:


工作电压:DC3.6V

功耗:≤0.2mW

电池容量:3.6V/3500mAh
启动零件型式:可重复使用型
启动方式:人工按下按片
复位方式:用专用钥匙复位
无线通讯网络:中国移动/中国电线NB-IOT


2.1.3.4 无线联动控制模块 EHS-WL-MK3901




通过接收智慧消防物联网平台以无线方式发出指令,可对防火卷帘门、排烟风机及消防广播、消防水泵等设备进行联动控制。


技术参数:


EHS-WL-MK3901:提供1路无源触点输出,并可对动作信号进行反馈

工作电压:AC198V-AC242V

通信方式:中国移动GPRS

使用环境:温度:-10℃~+55℃  湿度:≤95%RH,不凝露

储存环境:温度:-40℃~+85℃  湿度:≤95%RH,不凝露

安装方式:35mm导轨安装

外形尺寸:90mm*72mm*65mm



三、智慧安全用电监测系统


3.1 系统介绍


EHS-XF-DQ3060威廉希尔下载智慧安全用电监测系统是指基于物联传感、移动互联、云计算技术及大数据等现代信息技术,由各类特定传感器通过智慧安全用电监测模块,将引起电气火灾的主要因素,如线缆温度、箱体温度、三相电压、三相电流和剩余电流等参数进行实时在线监测,实时传送至云服务平台。


通过云平台对数据的分析及判断,及时掌握线路动态运行存在的用电安全隐患,及时发现电气隐患,判断原因,消除潜在电气火灾安全隐患,预防火灾发生,提高企业用电安全管理水平,全面保障用电安全。


3.2 系统架构:

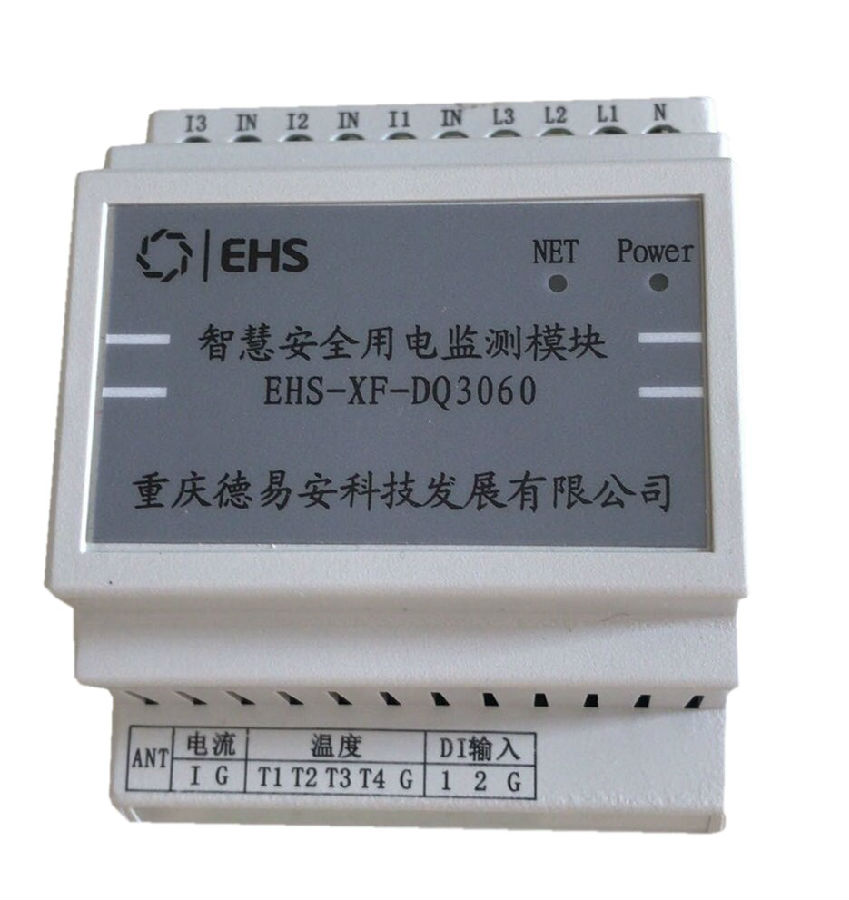

3.3 智慧安全用电监测模块


产品简介:


EHS-XF-DQ3060智慧安全用电监测模块适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等供电线路的电压、电流、剩余电流和温度的实施监测。支持GPRS无线通信,数据直接传送至云平台。


技术参数:


工作电压:AC198V-AC242V

平均功耗:≤4W

通信方式:中国移动GPRS

DI输入2路

电压模拟量输入:3路,AC198V-AC242V(对零线)

电流模拟量输入:3路,AC 0-5A

电流模拟量输入:1路,AC 0-1A

温度检测输入:4路,0℃-150℃

使用环境:温度:-10°C ~ +55°C  湿度:≤95%RH 不凝露

存储环境:温度:-40°C ~ +85°C  湿度:≤95%RH 不凝露

安装方式:35mm导轨安装

外形尺寸:90mm*72mm*65mm


四、消防水系统监测系统


4.1 无线压力传感器





产品简介:


EHS-WL-MK3601无线压力传感器本系列探测器用于消防水系统压力的监测,采用GPRS/NB-IoT技术,实现信号的无线上传。

技术参数

供电电压:3.6V锂电池供电(锂电池供电推荐ER34615M)

电池寿命:不连续上发3500次(具体寿命以使用为准)

锂电池:3.6V/3500mAh

量程范围:0-2MPa

过载能力:1.5倍×量程

精度等级: 1%

长期稳定性:±0.2%/年(典型值)

采样速率:1~60秒/次可设

上发速率:2~1440分钟可设

报警方式:低压报警、高压报警

报警值设定:全量程可设

表盘直径:80mm

接口螺纹:M20*1.5  G1/2或其他标准螺纹

产品材质:304不锈钢

测量介质:油、水、气等无腐蚀介质

工作温度:-20℃~+60℃

补偿温度:-10℃~+60℃

存储条件:温度:-40℃~+80℃ 相对湿度≤95%,不凝露


4.2 无线液位传感器





产品简介:


本系列无线液位探测器用于消防水箱、水池液位的检测,采用GPRS/NB-IOT无线传输,实现信号的无线上传。


技术参数:


程: 0~0.1M~1M~3M~5M~10M~20M~50M~100M~200M~500M (水位高/深度,最小量程为0.1米)

出:GPPS/NB

综合精度: ±0.25%FS、±0.5%FS

电:3.6V/3500mAh

绝缘电阻: ≥1000 MΩ/100VDC

负载电阻: 电流输出型:最大800Ω

电压输出型:大于50KΩ

介质温度:-20~85℃

环境温度:-20~85℃

储存温度:-40~90℃

相对湿度: 0~95% RH

密封等级:IP68

过载能力: 150%FS

响应时间:≤5mS

性:≤±0.15%FS/年

振动影响:≤±0.15%FS/年(机械振动频率20Hz~1000Hz)

电气连接:3/5芯导气屏蔽电缆全密封;标准配线8米

压力连接:投入式

连接螺纹材料:304/316L不锈钢


五、火灾报警主机联网系统


5.1 系统介绍:


对分散独立的消防控制室内的火灾自动报警主机,通过远程联网装置进行联网,实现集中管理,有火情发生时,报警信息上传到监控管理中心,实现火灾报警,故障信息处理及时,统一管理。


系统实时采集联网单位火灾报警控制器的报警信息和设备运行状态信息,实现对联网单位自动报警系统的全方位感知、全过程监控。能够提前发出各种故障隐患,保障自动报警系统各项设施正常运行。


5.2 系统架构:





5.3 传输设备 JK-TX-GST6000D





产品简介:


JK-TX-GST6000D传输设备,可依据GB16806-2006《消防联动控制系统》和GB26875-2011《城市消防远程监控系统》技术规范相关要求设计。可实现对分散的消防控制器进行集中监控,是城市消防监控管理网络系统中不可缺少的部分。


技术参数:


电源电压:交流187V242V

备用电源规格:12V7.0AH铅酸蓄电池

备用电源可连续使用时间:大于20小时

功耗:小于15W

输出控制器接口:9针232接口或485接口(可选其一)

外形尺寸(长×宽×高):370mm×110mm×520mm


5.4 传输设备 JK-TX-GSTN6100




产品简介:


JK-TX-GSTN6100传输设备,设计满足双国标要求(GB26875.1-2011、GB16806-2006),通讯方式多样化(TCP网络、GPRS、CDMA),壁挂式结构维护便捷,模块化设计配置灵活,高端品质工业设计,流线外观,精致时尚。


技术参数:


显示:240128液晶、LED

存储:2M字节程序存储器/64K字节数据存储器/4000条历史记录

输出:无源常开继电器输出,2路

接口:隔离RS232或485,1路/隔离的开关量输入,6路(2路无源输入、4路有源输入),触发类型可设

通讯:10/100M以太网(自适应),无线GPRS、CDMA,网线、无线两种通讯方式可单独使用,也可互为备份

电池:1节12V/7Ah蓄电池


六、消防视频与通道监测系统


6.1 消防视频监控


监控管理中心可以通过视频监控系统监控消防控制室值班人员状况,如发现消防值班室人员有脱岗现象,也可以通过调取存储视频图像进行查看,作为管理的依据。


监控管理中心收到火警信息后,可以调取与报警位置相关的视频监控,通过查看现场视频图像辅助进行火警真伪确认并为真实火警的处理提供有价值的信息。同时可以查看发生火警后消防控制室值班人员的处置是否得当。


通过消防视频监控还可以对建筑物重点部位情况、危险区域现场等进行实时监控,发现问题及时处置。




6.2 消防通道监控


消防通道是指消防人员实施营救和被困人员疏散的通道,比如楼梯口、过道等。占用、堵塞、封闭消防车通道,妨碍消防车通行,将会给火灾救援和人员逃生造成巨大困难,因此,保持消防通道畅通具有不可低估的作用。


如何实现对消防通道的动态监测及预警,需要借助现代信息化手段,实现从人为监测到智慧监测的转变。针对人为翻看视频监控效率低下,只能事后追查不能事先预警的困境,威廉希尔下载采用AI智能分析设备,可自动识别阻塞消防通道的行为和情况,部署于在重要的消防通道,当发现足以阻塞消防通道的情况发生时(放置大件物体或停车等长时间)时,系统将第一时间发出警报给消防监控管理中心及相关负责人员,可以及时处置阻塞消防通道的行为,保障发生火警时消防车可以顺畅通过,人员逃生可以顺利通过。


威廉希尔下载系统采用高清网络摄像机,基于最先进的视频管理平台,AI智能摄像机将自动识别和抓拍消防通道阻塞事件图片和视频,直接上传到智慧消防管理平台,并发出报警信息。系统采用先进的边缘算法,可大幅降低误报率,可以适用于室内和室外等复杂环境。


七、消防设备设施巡检管理系统


7.1 系统介绍:


二维码管理:


消防设备设施二维码化管理,应用二维码技术为每个建筑消防设备设施建立全生命周期档案,记录每件设备设施的动态,电子化记录长期保存,可溯源。


日常巡检标准化:


日常防火巡查标准化平台内置各类消防设施日常巡查内容,巡查人员只需根据提示内容进行操作,即可方便完成巡查工作。


定期巡检:


消防维保工作流程化签约维保单位按照维保合同约定内容制定消防维保方案,对消防设备设施进行定期巡检,平台根据预制维保内容进行到期提醒、超期提醒、巡检内容审核等。


故障处理:


故障处理及时化、多样化巡查中发现问题,巡查工程师可在平台进行上报,主管领导可以根据故障现象,选择内部报修、维保单位维修、厂家工程师维修等,通过手机客户端进行呼叫,对维修过程进行全程电子化监督。


资料管理


平台为企业提供一定数量存储空间,可以用来保存竣工图纸、验收文件、产品技术资料等文档,为后续维修服务提供技术支撑。





八、案例介绍
